Contrôlez chaque courbure, de la feuille plate à la pièce finie

Le pliage de tôles transforme un matériau plat en pièces avec des angles, des rayons et des profils définis. Le véritable défi n’est pas de produire une seule pièce qualifiée, mais de maintenir des angles et des dimensions stables et de former une cohérence tout au long de la production répétée.
Leadway combine l'ingénierie des presses plieuses, la servocommande, la programmation CNC, la compensation de couronnement et la technologie d'outillage pour prendre en charge les pièces de précision, les plaques lourdes, les pièces longues et la production automatisée de pliage.

Soumettez votre dessin de pièce

Jiangsu Lingwei CNC Machine Tool Co., Ltd.

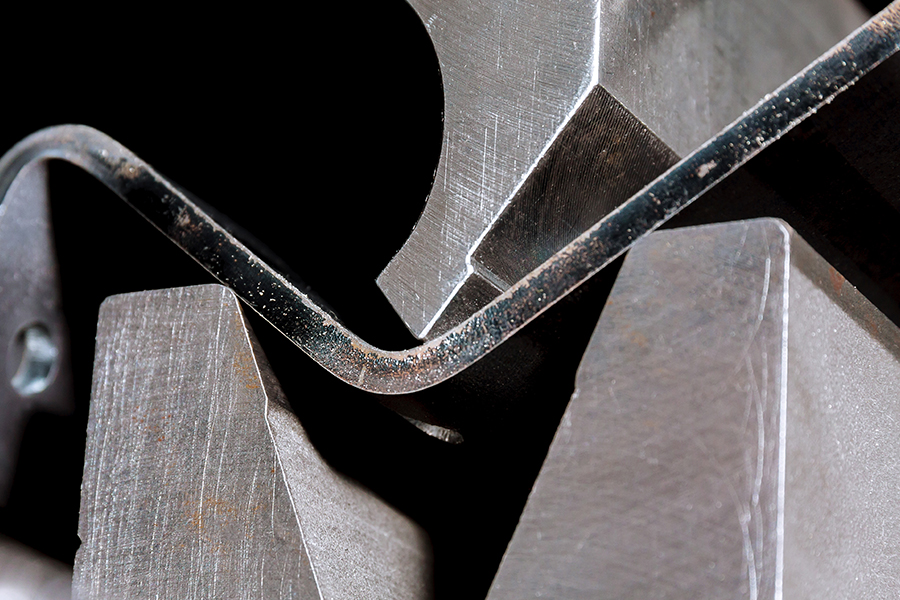

Pliage à l'air
Lors du pliage à l'air, la feuille est supportée par les deux épaulements de la matrice inférieure mais n'entre pas complètement en contact avec ses surfaces intérieures. Le poinçon contrôle l'angle en se déplaçant vers une profondeur calculée.Une position de poinçonnage plus profonde produit un angle plus petit. Étant donné que différents angles peuvent être formés à l'aide du même poinçon et de la même matrice, le pliage à l'air offre une grande flexibilité de processus et est largement utilisé pour la production de tôles multi-produits.

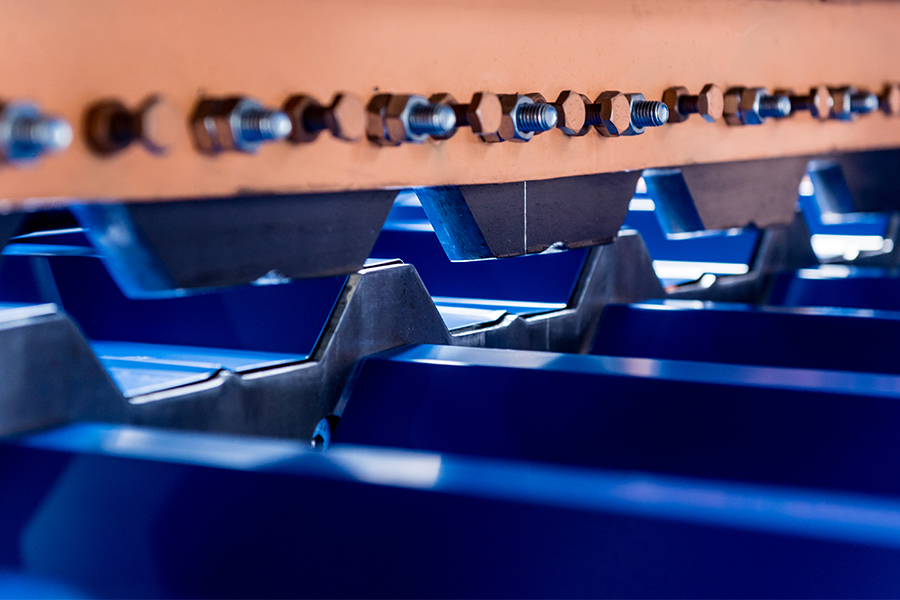

Pliage inférieur
Lors du pliage par le bas, le poinçon presse complètement la feuille dans la matrice inférieure de sorte que le matériau suive de près la géométrie du poinçon et de la matrice. Le profil final est donc déterminé plus directement par l'outillage.Par rapport au pliage à l'air, le pliage par le bas nécessite normalement une force de formage plus élevée et des outils plus étroitement adaptés. La pression accrue aide à stabiliser l’angle et à réduire le retour élastique du matériau.

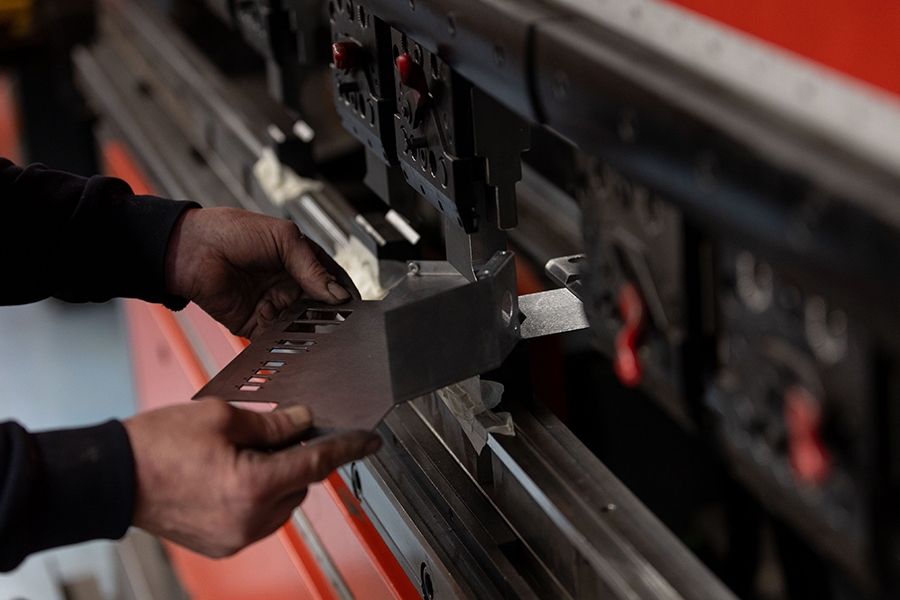

Pliage et ourlet
Le pliage et l'ourlet sont normalement réalisés en deux étapes. Le bord de la feuille est d’abord pré-plié puis repositionné pour la deuxième étape de formage.Si un espace contrôlé subsiste entre les deux surfaces, le résultat est un bord plié. Si les deux surfaces sont complètement pressées l’une contre l’autre, le résultat est un bord ourlé.

Technologies derrière la flexion stable

01

Synchronisation de la RAM en boucle fermée

Les côtés gauche et droit du vérin doivent rester synchronisés tout au long du cycle de flexion. Les presses plieuses UPB Leadway utilisent une servocommande électrohydraulique en boucle fermée pour réguler les axes Y1 et Y2 et maintenir un mouvement stable du vérin.
02

Indemnisation pour couronnement

Sous charge de flexion, le vérin et la table de travail peuvent se déformer légèrement, provoquant une variation d'angle le long des pièces longues. Le couronnement mécanique ou hydraulique applique une compensation sur toute la longueur de flexion pour réduire cette différence.
03

Programmation CNC et positionnement de la jauge arrière

Selon le système de contrôle sélectionné, les presses plieuses Leadway peuvent prendre en charge la programmation graphique, le calcul automatique de la séquence de virages, les bibliothèques d'outils, la correction d'angle et la détection de collision. Les jauges arrière multi-axes offrent un positionnement précis pour différentes dimensions de bride, hauteurs de pièces et pièces asymétriques.
04

Outillage et changements rapides

L'outillage affecte directement le rayon interne, la taille minimale de la bride, la force de flexion requise et le profil final. Leadway peut configurer des outillages segmentés, des matrices mono-V et multi-V, des outils à grand rayon, des outils d'ourlage et des systèmes de serrage rapide en fonction de la pièce.

Discutez de votre application de pliage

Envoyez le dessin de votre pièce et les informations de production à Leadway. Nos ingénieurs examineront le matériau, l'épaisseur, la longueur de pliage, le profil, la tolérance et les exigences de production et recommanderont un processus de pliage et une configuration d'équipement appropriés.

Contactez-nous pour démarrer votre projet.
